RK3588 PCIe Introduction

Thu, 2023-11-23
本文最后修改于 Sun, 2024-10-06

Intro

起因是发现启动的时候 PCIe 有关于 fe160000 的报错信息:

[    1.712561] rk-pcie fe160000.pcie: invalid prsnt-gpios property in node
[    1.728638] rk-pcie fe160000.pcie: IRQ msi not found
[    1.728645] rk-pcie fe160000.pcie: use outband MSI support
[    1.728647] rk-pcie fe160000.pcie: Missing *config* reg space
[    1.728660] rk-pcie fe160000.pcie: host bridge /pcie@fe160000 ranges:
[    1.728670] rk-pcie fe160000.pcie:      err 0x00f1000000..0x00f10fffff -> 0x00f1000000
[    1.728677] rk-pcie fe160000.pcie:       IO 0x00f1100000..0x00f11fffff -> 0x00f1100000
[    1.728686] rk-pcie fe160000.pcie:      MEM 0x00f1200000..0x00f1ffffff -> 0x00f1200000
[    1.728691] rk-pcie fe160000.pcie:      MEM 0x0940000000..0x097fffffff -> 0x0940000000
[    1.728712] rk-pcie fe160000.pcie: Missing *config* reg space
[    1.728739] rk-pcie fe160000.pcie: invalid resource
[    1.934114] rk-pcie fe160000.pcie: PCIe Linking... LTSSM is 0x0
[    1.959670] rk-pcie fe160000.pcie: PCIe Linking... LTSSM is 0x1
[    1.986337] rk-pcie fe160000.pcie: PCIe Linking... LTSSM is 0x0
[    2.013002] rk-pcie fe160000.pcie: PCIe Linking... LTSSM is 0x0
[    2.043004] rk-pcie fe160000.pcie: PCIe Linking... LTSSM is 0x0
[    2.069669] rk-pcie fe160000.pcie: PCIe Linking... LTSSM is 0x0
[    4.629670] rk-pcie fe160000.pcie: PCIe Link Fail
[    4.629679] rk-pcie fe160000.pcie: failed to initialize host

于是阅读 RK3588 SDK 中关于 PCIe 的文档 docs/cn/Common/PCIe/Rockchip_Developer_Guide_PCIe_CN.pdf，想了解这个错究竟是什么，对于纯新手的我来说不是很好理解，因而边画，边学习，整理如下，如有错误之处，还请谅解并告知于我，十分感谢。

RK’s Intro and Picture

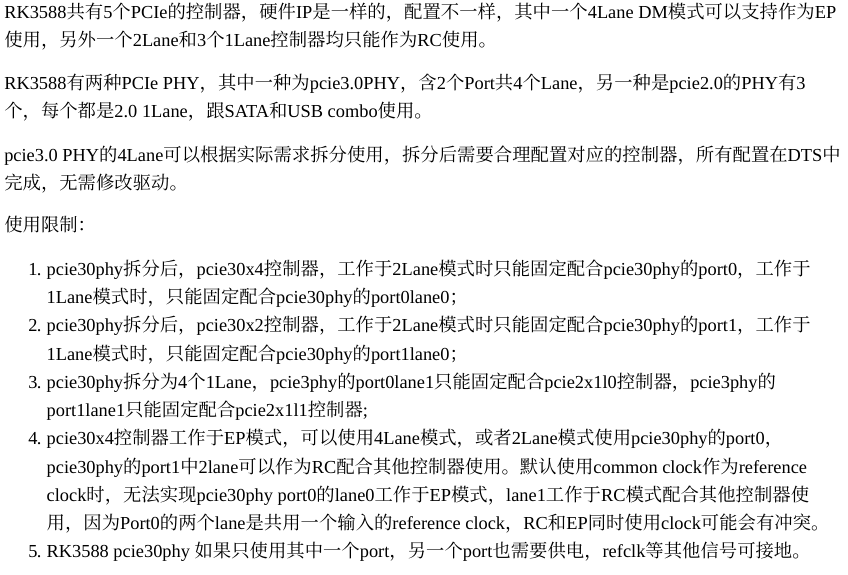

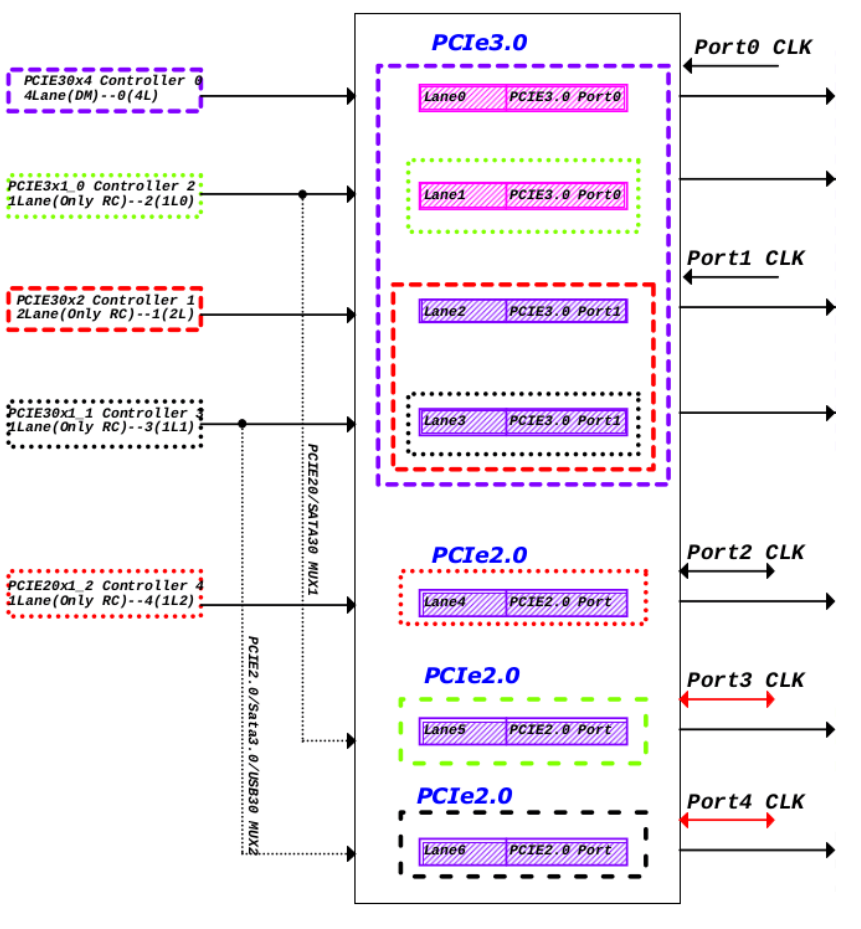

RK 有一段关于 PCIe Controller 使用限制的说明，和一张 Big Picture，不是太好理解，于是我把这张图拆开来，画了几张图。

rk3588_PCIe_use_limitation[1] rk3588_PCIe_big_picture[2]

PHY and Controller

  • PHY: Chip。把控制器发过来的信号做处理，然后再发出去。这种处理是为了方便传输，类似网络中的 rgmii（上游）和 8bit/10bit（下游）。简单来说 PHY 的上下是两种信号。
  • 控制器：实现一定的功能的 Chip。
  • Cable: 网线。by ChatGPT: difference of PHY and cable: The PHY layer manages the signaling and encoding on the cable, ensuring reliable communication between devices.

PCIe PHY

  • RK3588 有两种 PCIe PHY
    • 一种是 PCIe 3.0 的 PHY 有 1 个
    • 一种是 PCIe 2.0 的 PHY 有 3 个
  • PCIe 3.0 有 4 条 Lane
  • 每个 PCIe 2.0 只有一条 1 个Lane
PCIe_PHY.drawio

Connect to PCIe Controller

RK3588共有5个PCIe的控制器，硬件IP是一样的，配置不一样，

  • 1 个 4 Lane 控制器 支持 DM（dual mode）模式，可以作为 RC(Root Complex) 和 EP(End Point) 使用
  • 1 个 2 Lane 控制器 只能作为 RC 使用
  • 3 个 1 Lane 控制器 均只能作为 RC 使用

关于 RC 和 EP，可以详见我的这篇文章 PCIe 和 lspci。对于 RK3588 这个 PCIe 控制器的 EP 模式，其实此时，是将 RK3588 所在的 PCB 板当作板卡，就像显卡一样，插在其他主机的 PCIe 槽上，作为从设备。就像显卡、RTL8168 系列芯片一样。

PCIe PHY 受 PCIe Controller 控制，所以上面几个 PHY 的上游需要接 PCIe Controller。接法有很多，最简单的接法是这样子的：

PCIe_4Lane.drawio
  • 关于 Port，简单来说一个 Port 接一个设备

也可以把 PCIe 3.0 的 PHY 拆开使用，拆成两个 Port

PCIe_4Lane_split2.drawio

PCIe 3.0 的 PHY 还可以再细拆，拆成 4 个 Port

PCIe_4Lane_split4.drawio

由于控制器数量限制，所以有两条 Lane 空出来了。这两条 Lane 空着也是空着，为什么不把它再利用起来呢，于是 RK 把这两条多出来的 Lane 和 USB 和 SATA 做了复用，也就是所谓的 MUX。所谓 MUX 就是同一条物理线路上，我可以传输这种信号，也可以传输另一种信号，我复用了这条线路，但是这里的“可以”和“也可以”只能选一个，不能既选这个又选那个，选了一个就不能选另外一个了。

PCIe_4Lane_split4_USB_SATA

那么回过头来，看第一种情况，我们也可以不接 controller 2 和 controller 3

PCIe_4Lane_USB_SATA

所以这个事情就变得非常灵活了。那再来一张相对完整的图片（没有包含使用组合的限制）

PCIe_full_connection_info.drawio

DTS

上面是硬件上的连接，那么软件上也就是设备树上怎么和上面的关联呢？根据 RK 文档，我们可以看到两张表，这里做了简化和修改。

PHY

PHY Chip Type dts alias dts point Usage
PCIE3.0 pcie30phy phy@fee80000 pcie专⽤
PCIE2.0 combphy0_ps phy@fee00000 与SATA combo
PCIE2.0 combphy1_ps phy@fee10000 与SATA combo
PCIE2.0 combphy2_psu phy@fee20000 SATA/USB3 combo

comboPHY 就是 PCIE 信号线路和其他信号线路复用的 PHY，当然在使用的时候只能选择一种使用，由硬件设计。

comboPHY dts alias name rule:

  • 如果和其他信号复用(mux)，phy 的 alias 名字以 combphy 来表示
  • combphy 的后缀表⽰复⽤关系，p、s、u、q分别表⽰PCIe、SATA、USB、QSGMII

Controller

Controller index dts alias dts point
0 pcie3x4 pcie@fe150000
1 pcie3x2 pcie@fe160000
2 pcie2x1l0 pcie@fe170000
3 pcie2x1l1 pcie@fe180000
4 pcie2x1l2 pcie@fe190000

dts alias rule:

  • pcie2 PCIE 类型
  • x1 这个控制器最多能控制的 lane 数
  • l0 lane index 0

关于更详细的配置，目前我并没有细看，因为看明白这点之后，和硬件的同事对了一下，发现一开始说的关于 fe160000 的报错问题是因为我们现在的板子相较于那版，少接了一个 3142 芯片，少了两个 USB 口，而这条 Lane 对应的就是 fe160000，目前它是空着的。

References:

  • [1] Rockchip_Developer_Guide_PCIe_CN.pdf
  • [2] Rockchip_Developer_Guide_PCIe_CN.pdf

Resources:

本文图片源文件: rk3588_PCIe_intro.drawio

ps

本文中摘录了部分 RK 文档中的内容，此部份内容均以 Reference 的形式指向 Rockchip_Developer_Guide_PCIe_CN.pdf。私以为并未“超越合理使用范畴”，如 Rockchip 认为“超越合理使用范畴”请联系告知，我将会移除此部份。

RK 文档中的版权声明：

版权所有 © 2023 瑞芯微电子股份有限公司

超越合理使用范畴，非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
